株式会社 政洋

特殊マーキング

タイヤ用特殊マーキング

SPECIAL MARKING FOR TIRES

日本初

特殊マーキングとは

当製品は、日本で初めてタイヤに対し「スタンプを用いたインク」での捺印を可能にした製品です。
特殊な技術介入により、常時一定量のインクを反転方式で転写する事を実現しました。

タイヤマーキングとは

新品のタイヤ側面には、赤・黄・緑・青・白のマークがあります。

マークの意味

黄色の=軽点マーク・・・タイヤ円周上で最も軽い部分
赤色の=ユニフォミティマーク・・・タイヤの縦方向の最も硬い部分
青色緑色白色等も用途で使用される

箔熱転写

箔熱転写 箔熱転写
スタンプ捺印
スタンプ捺印 スタンプ捺印 スタンプ捺印 スタンプ捺印

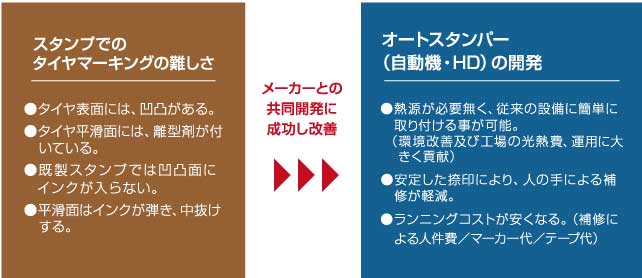

〔現行手法〕
■タイヤ用箔テープ

専用装置で熱転写されており、凹凸の文字面は欠けが発生し、擦過性が劣る。

■ペイントマーカーによる手直し

現行の箔では凹凸に弱い為、補修率が高く、人の手でペントマーカーによる手直しを行なっている。
その為人件費、ペン代含め補修費用が嵩張っている。

スタンプ捺印
リキッドスタンパー(自動用)
切削品
リキッドスタンパー(自動用)切削品
リキッドスタンプHD(手動用)
成型品
リキッドスタンプHD(手動用)成型品

リキッドスタンプ自動機

本製品はお客様のニーズや要望に沿って作成させていただきます。

  • リキッドスタンプHD 識別用マーキングスタンプ

    リキッドスタンプHD 識別用マーキングスタンプ  TBS-LSHDA

    製品仕様

    外形寸法: 幅25.7mm×奥行26.5mm×高さ118.3mm(待機時)
    幅25.7mm×奥行26.5mm×高さ 96.1mm(なつ印時)
    最大印面サイズ: Φ10.5mm(印字サイズは、約Φ12mm)
    他・印面対応サイズΦ6mm・Φ3mm
    印面ストローク: 約22.2mm
    重量: 約26g(インクなし)
    インクタンク容量: 4ml
    使用可能インキ: ※専用インキ(別売)
    ※製品にインキは、付属しておりません
    ※リキッドスタンプ専用インキ以外は、使用できません
    ※インキ料:4ml
    ※なつ印対象物:PETフィルム
    ※試験環境:室温20℃、湿度65%、垂直下向きなつ印
    印影乾燥時間: ※約4~5分
    ※なつ印対象物:ゴムシート
    ※試験環境:室温20℃、湿度65%

製品性能

インキ ゴム専用(非吸収面用)TATインキ
捺印機構 反転印方式・生インキ機構
補充性 インキ/カートリッジ交換可能
インキ量 〇HDタイプ 約4ml
      〇自動機 約10ml
※お客様の仕様により異なります。
印影 直径 約12mm 塗りつぶし

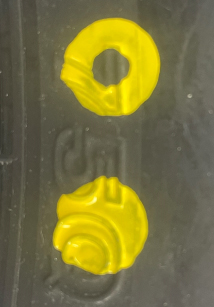

※凹凸面にも捺印可能
連続捺印回数 〇HDタイプ 約1,200回~約1,500回
〇自動機  約3,000回~約3,750回

製品の特徴

  • 濃色対象物へのマーキング
  • ワンタッチ
  • 低コスト
  • 環境対応インキ
Point 1連続使用しても安定の品質

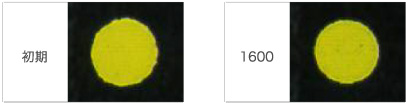

液体インキをゴムパッドに1回ずつ適量を転写させる直液方式を採用している為、連続使用してもマークが薄くなりません。1回のインキ補充で、約1600回の連続マーキングが可能です。スタンプが待機中に機密が取れる構成となっており、乾燥しにくく長時間使用してもカスレにくいスタンプです。

連続使用しても安定の品質

Point 2凹凸面にマーキング可能

印面ゴムが柔らかい為、1mm程度の凹凸面にも綺麗にマーキングする事が可能です。又、特殊インキを採用している為、黒色等濃色対象物にも鮮明にマーキングでき、金属・プラスチック・ゴム・ガラス・木材・皮革等幅広い素材に印字可能です。

Point 3簡単操作

マーキングポイントにスタンプ先端を合わせて押し込むだけで、簡単にマーキング出来ます。持ち手部品を外す事で、インクタンクを取り出す事が出来る為、インキ補充も容易に行えます。

Point 4安全性の高いインキを採用

輸出貿易管理令規制・オゾン層保護法とフロン、エタンの規制・ELV規制・RoHS指令をクリアする環境対応のインキですので、安心してご利用頂けます。

印字見本

印字見本

印面サイズ:Φ10.5mm・Φ6mm・Φ3mm 色種:赤・黄・白・青・緑・他
※一例(ご要望承ります。)  ※文字の印面は不向きです。

新・TAT金属印(検印・識別マーキング用)

TAT METAL STAMP

ユーザー様からのお声を頼りに、より一層使いやすい製品をご提供させていただくため、改良を重ね新たなスタンパーとして生まれ変わりました。

金属、プラスチック、ガラス、木材、皮などの様々な素材へキレイに印影を残せるTATインキを使い、連続印字ができる反転式スタンプです。
製品の品番表示、識別印、検印、日付印などの作業効率がさらにアップします。

本製品について

  • リキッドスタンプHDとは、似て非なる製品となります。
  • リキッドスタンプHDのインクならびに消耗品を本製品で使用することは出来ません。
  • 新・TAT金属印 丸型15号GFQMN-15CSA

    製品仕様

    外観寸法: 幅28.4mm×奥行25.9mm×高さ66mm(印字時)
    幅28.4mm×奥行25.9mm×高さ94mm(印字待機時)
    最大印面サイズ: Φ15mm
    重量: 約54g
    動作方法: 押込み
    製品取付け方法: M4ボルト
    連続印字回数: ※約1,500回
    ※印字対象物:PETフィルム、インキ:M-99N白
    ※印字サイクル:45秒/回、垂直下向きなつ印
    ※印字荷重:5.0kg
    ※試験環境:気温20℃・湿度65%
    その他: エアシリンダーに取り付けの際、スピードコントローラーが必須となります。
  • 新・TAT金属印 丸型12号GFQMN-12CSA

    製品仕様

    外観寸法: 幅25.3mm×奥行22.8mm×高さ65mm(印字時)
    幅25.3mm×奥行22.8mm×高さ93mm(印字待機時)
    最大印面サイズ: Φ12mm
    重量: 約45g
    動作方法: 押込み
    製品取付け方法: M4ボルト
    連続印字回数: ※約1,500回
    ※印字対象物:PETフィルム、インキ:M-99N白
    ※印字サイクル:45秒/回、垂直下向きなつ印
    ※印字荷重:5.0kg
    ※試験環境:気温20℃・湿度65%
    その他: エアシリンダーに取り付けの際、スピードコントローラーが必須となります。
  • 新・TAT金属印 丸型9号GFQMN-9CSA

    製品仕様

    外観寸法: 幅22.6mm×奥行20.1mm×高さ64mm(印字時)
    幅22.6mm×奥行20.1mm×高さ90mm(印字待機時)
    最大印面サイズ: Φ9mm
    重量: 約38g
    動作方法: 押込み
    製品取付け方法: M4ボルト
    連続印字回数: ※約1,500回
    ※印字対象物:PETフィルム、インキ:M-99N白
    ※印字サイクル:45秒/回、垂直下向きなつ印
    ※印字荷重:5.0kg
    ※試験環境:気温20℃・湿度65%
    その他: エアシリンダーに取り付けの際、スピードコントローラーが必須となります。
  • TAT金属印新仕様について

    ホルダーとピンを固定

    これまでオプションであった割りピンが標準仕様になります。
    今後はピンを取り外す事無く、印面部の交換が可能となります。
    ※破損防止のため、清掃時なども取り外ししないようにお願い致します。

    ホルダーとピンを固定

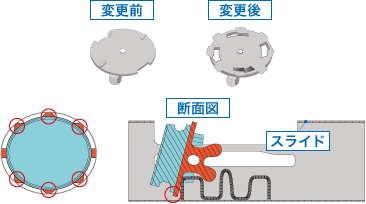

    印面部改良

    ピンを外さず印面の交換が可能になりました。花びら状の突起を付けることにより、回りすぎによる印影の欠けを防ぎ、印影を安定させる事が出来ます。

    印面部改良

    ●新仕様の利点は、ピンを抜かずに印面の交換が可能となったこと。

    ※これまでの印面交換は、有償となるがメーカー返送を推奨していました。新仕様はピンを抜くことなく印面部の交換が可能となったため、エンドユーザー様単位での交換が比較的簡単になっています。

    ●印面ゴム脱落防止のため、両面テープから接着剤へ変更しています。

製品の特徴

  • 非吸収面への印字
  • 低コスト
  • 金属製
  • 環境対応インキ
Point 1安定した印字品質

印字待機時はパッド部の気密性を確保する構造になっているので、長時間インキが乾きません。印面が反転し、その都度インキを拾うことにより、安定した印字品質を保つことができます。また、インキカートリッジを簡単に取り外してインキ補充ができるので、製品が汚れにくいです。

Point 2高い堅牢性

耐久性が高い金属性のボディーを採用しているので、生産ラインで安心してご使用いただけます。

Point 3自動印字機として取付け可能

蓋天面にM4のタップ穴が設けてありますので、伸縮アクチュエーターやエアシリンダーを取り付けることで、自動印字機のスタンプヘッドとしてもご使用いただけます。

Point 4安全で多用途なインキをご用意

輸出貿易管理令規則、オゾン層保護法とフロン・エタン溶剤の規制・ELV規制・RoHS指令をクリアする環境対応のTATインキですので、安心してご使用いただけます。また、ワークに応じた多種のインキをお選びいただけます。

印刷見本

印刷見本

※一例(ご要望承ります。) ※ベタ印面は、カスレ防止のため網目処理になります。
※対応インキについて詳しくは弊社担当営業までお問い合わせください。
※製品の仕様は品質向上の為 予告無く変更する事があります。

長期間使用しない場合

長期間使用しない場合

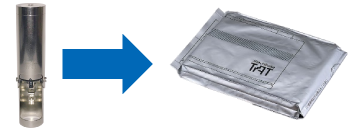

大型連休などで長期使用しない場合は、納品時に梱包されているアルミ袋に入れ、保管するようにしてください。

消耗品

  • 各種インク 330ml・55ml・20ml
    各種インク 330ml・55ml・20ml

    ※写真はイメージです。
    ※インク種により単価が異なります。
    インクの種類によっては対応していない色・容器も御座いますので、事前にお問合わせください。

  • 印面部
    印面部

    新TAT金属印は従来品(旧仕様)とは異なり「割りピン」を外さずに印面の交換が可能となります。
    長期使用による印面ゴムの摩耗・何らかの理由で破損した場合や、印面内容を変更したい場合に必要であれば保管用としてご購入いただく事がございます。
    ※旧仕様との互換性はございませんので、ご注意ください。

  • カートリッジ
    カートリッジ

    インクを補充するカートリッジとなります。
    ※号数によりサイズ・単価が異なります。
    長期間放置・使用により、インクの粒子が内部で目詰まりを起こし印面部へインクが転写されない可能性がございます。よってお客様の任意ではございますが、定期的に新品へ交換を推奨しております。

    実際にユーザー様にて発生した過去事例
    過去事例

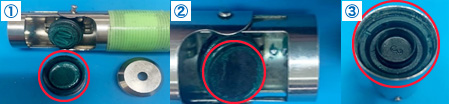

    写真①の赤枠部分は、長期間使用した際のカートリッジです。
    インクが染み込まず、補充しても本体側にインクが流れてしまうため、気密性が低下し結果的に故障の原因となります。(写真②)また過補充でも同様の現象が発生します。
    写真③は過補充により本体側へインクが流れ込み、インクが固まった事で、カートリッジが内部で固定されてしまい、抜けなくなった事例です。
    交換の目安は工場様での捺印回数にもよりますので、インクが染み込まない、インクが転写されないなどの現象が発生した際は直ちにカートリッジ交換をお願い致します。

  • 超音波洗浄機
    超音波洗浄機

    リキッドスタンプ含む全てのスタンパー清掃時に推奨している洗浄機となります。
    本体内部を清掃しようと勝手にバラシて清掃を行う事例が多く、要となる「割りピンを」外すことで、結果的に動作不良を引き起こし転写不良などに繋がっています。
    弊社ではお客様に対し上記のような不具合を誘発させないよう、水とエタノールで簡単に細かな汚れも取れる超音波洗浄機の購入を推奨しております。
    ※カートリッジは洗浄機内に入れないでください。

    実際にユーザー様にて発生した過去事例
    過去事例

    割りピンを外してしまい、軸が大幅にズレ、故障した事例です。
    ※場合によっては修理対応が出来ませんのでご注意ください。
